熔煉爐脈沖布袋除塵器共有五大系統

1)本體：熔煉爐脈沖布袋除塵器由上箱體、中箱體、灰斗組件、檢修門、支架等組成

對于本體，我們在設計上以最不利的荷載組合進行強度設計；采用Q235A板材制作。

2)收塵、過濾系統：主要由濾袋、袋籠、花板組件、進風分配系統組成。

3)噴吹清灰、卸灰系統：主要由儲氣包（含油水分離器、調壓裝置）、電磁脈沖閥、噴吹管組件等組成。

4）濾袋采用φ133X3500mm標準規格，材質采用PTFE覆膜滌綸針刺氈。

5）除塵器采用外濾式，除塵器的濾袋利用彈簧漲圈與花板聯接，形成了干凈空氣與含塵氣體的分離。

6）在清灰時由PLC控制脈沖控制儀發出脈沖信號給電磁脈沖閥，通過噴吹管噴出壓縮空氣，使濾袋徑向變形抖落灰塵。

7）除塵器頂部設檢修門，用于檢修和換袋（除塵器的維、檢修、換袋工作僅需在機外就可執行，不必進入除塵器內部）。

8）除塵器配置進風分配系統及濾袋固定框，有效地使進入除塵器的含塵氣體均勻地分布到每個濾袋，濾袋固定框的使用，有效地防止了清灰過程中濾袋間的碰撞和磨擦，有利于濾袋使用壽命的延長。

9）除塵器配置灰斗檢修孔，能有效地破拱，保證了除塵器灰斗卸灰的順利進行。

10）除塵器控制系統采用PLC。整個除塵器控制系統采用PLC進行自動控制。除塵器電控柜采用雙層密封門結構，防塵、防水、防小動物。

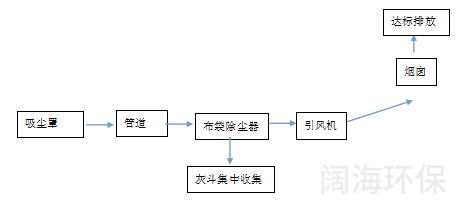

熔煉爐脈沖布袋除塵器工藝圖：
